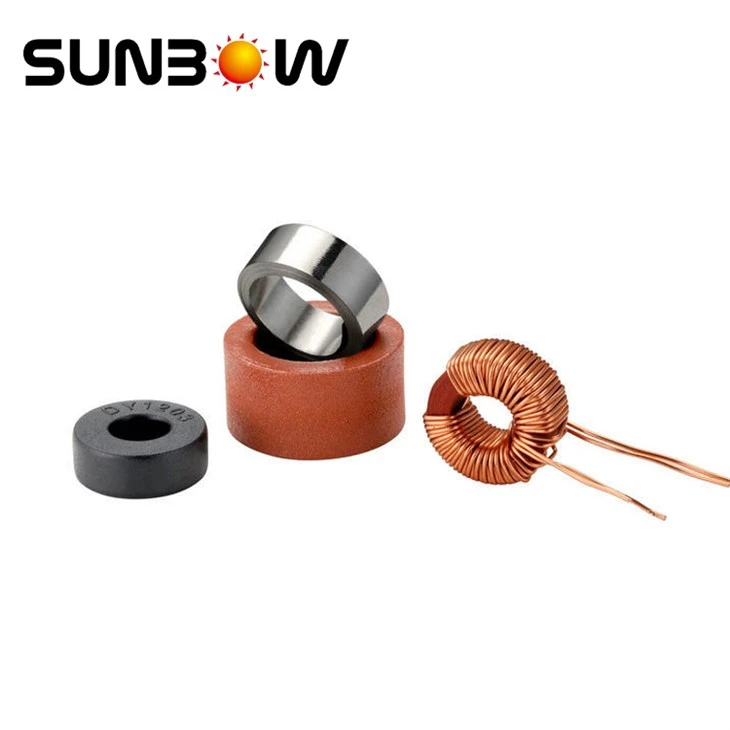

Nanokristalliline Common Mode Chock Core

Nanokristallilised südamikud tavarežiimi drosselite, voolutrafode ja magamprite jaoks

Koostis:Fe•Si•Nb•Cu•B

Kujundid:Toroid, lõigatud toroid, piludega toroid, lõigatud südamik

Suurused:5 mm kuni 140 mm

Voolu tihedus (T): 1.25

Katte värv:Sinine, roheline või muu

Kasutatava rauapõhise nanokristallilise materjali puhul on tavalisel mod-chck südamikul MHz sagedusalas kõrge takistuse omadused ning selle eeliseks on madal müratase, väike suurus ja kerge kaal võrreldes tavapärasest Mn-Zn ferriidist valmistatud raudsüdamikuga. .

Nanokristallilised südamikud on valiklahendus tavarežiimiga õhuklapi (CMC) rakenduste jaoks, kuna neil on kõrge läbilaskvus, väike võimsuskadu ja kõrge küllastus. Nanokristallilisest materjalist valmistatud tavarežiimiga drosselid kasutatakse paljudes rakendustes, sealhulgas kommuteeritud režiimi toiteallikad (SMPS), katkematu toiteallikad (UPS), päikeseenergia inverterid, sagedusmuundurid, EMC-filtrid, EV-laadijad ning mitmed auto- ja keevitusrakendused. . Võrreldes ferriitsüdamikutega pakuvad nanokristallilised südamikud laiemat töötemperatuuri vahemikku ja oluliselt suuremat impedantsi kõrgetel sagedustel.

Nanokristalliliste südamike suure läbilaskvuse tõttu võivad tavarežiimiga drosselid, voolutrafod ja magnetvõimendid (magamps) olla väiksema suurusega ja taluda suuremat voolu. 1,25T küllastusinduktsioon ja lai temperatuurivahemik tähendavad, et nanokristalliliste südamikega valmistatud CMC-d on voolu tasakaalustamatuse ja jõudluse kadumise suhtes kõrgel temperatuuril vähem tundlikud. Materjali madalad vahelduvvoolukaod tagavad suurepärase efektiivsuse ja vastupidavate korpuste valik – saadaval polüestrist (<130°C) and rynite polyester (<155°C) - makes cores suitable for winding with thick wire.

Lülitustoide, UPS, sagedusmuundur, EMC filter, inverterkeevitusaparaat, uue energia (päikeseenergia ja tuuleenergia) inverter.

Nanokristallilised ühisrežiimi drosselsüdamikud rakendatakse 500KW ja 1 MW tsentraliseeritud PV-inverteritele. Suure läbilaskvusega CMC-südamikke rakendatakse EMC-filtritele suure võimsusega PV-inverterite vahelduvvoolu väljundi lähedal. Parema EMI summutamise efekti saab tänu suurele induktsioonijõudlusele saavutada väiksema hulga CMC südamike abil. Madala läbilaskvusega CMC südamikud rakendatakse EMC-filtritele suure võimsusega PV-inverterite alalisvoolu väljundi lähedal. Madala läbilaskvusega CMC südamikel on suurepärane induktiivsus, mis sõltub sagedusest ja tõhusast alalisvooluvastasest nihkest, et vältida küllastunud induktiivsuse kahjustusi.

Nanokristallilist ühisrežiimiga õhuklappi rakendatakse üha enam aku-elektrisõiduki ja elektrihübriidsõiduki pardalaadijale. Isegi temperatuuril kuni 180 kraadi võivad nanokristallilised südamikud töötada ohutult pika aja jooksul; Piiratud temperatuuripiiranguga umbes 100 kraadi, ei vasta ferriitsüdamikud nõuetele.

GIS on töökindel seade jõuülekandeks. Süsteemi pinge on viimastel aastatel olnud kuni 1,2KV. GIS-i lüliti kasutamine võib kaasa tuua ohu VFTO. Nanokristalli tuumadega reaktorid võivad ära hoida kõrgsageduspingest (-15 MHz) tulenevaid kahjustusi. Muud materjalid, näiteks ferriit, ei suuda seda probleemi lahendada.

SWCCNO-nanokristalliline ühisrežiimi tõkisüdamik

Suurust saab kohandada vastavalt soovile.

Sunbow tarnib laias valikus magnetsüdamikke, millest on valmistatudamorfsed paeladjananokristallilised paelad.

Nanokristallilised tuumad:

Voolutrafode südamikud

Lekkekaitselülitite südamikud

Switched Mode toiteallika südamikud

Nanokristallilised C-südamikud

Nanokristallilised ümmargused lõigatud südamikud

Nanokristallilised ühisrežiimi õhuklapi südamikud

Täppisvoolutrafo südamikud

Amorfsed südamikud:

Amorfsed staatori südamikud elektrimootoritele

Kõrge võimsusega trafode südamikud

Kesksageduslike transformaatorite südamikud

PFC õhuklapi südamikud

Ristkülikukujulised lõigatud südamikud

For additional information and immediate assistance with your requirements, designs and applications, please call 021-63306968 Or send email to :sales@sunbowgroup.com

K: Kas olete kaubandusettevõte või tootja?

V: Oleme professionaalne tootja, kes on spetsialiseerunud uut tüüpi amorfsete, nanokristalliliste, räniteraslehtede ja muude magnetiliste materjalide ja komponentide projekteerimisele, arendamisele ja tootmisele.

K: Mis on teie tootmisvõimsus?

V: Amorfse ja nanokristallilise lindi aastane tootmisvõimsus on 600 tonni;

Elektrielektroonika aastane tootmisvõimsus on 35 miljonit;

C-tüüpi raudsüdamiku aastane tootmisvõimsus 240 tonni;

Reaktorite aastane tootmisvõimsus on 50,000;
